Schéma Kabeláž pro modely:

0 44011076180 * CABLE TIE 180MM
0 Kč
0 44011076200 CABLE TIE 200/3,6MM BLACK
5 Kč
1 58411076000 WIRING HARNESS REAR DUKE '96
0 Kč
2 49111435100 CONDENSATOR 25V, 10.000 MF
1 134 Kč
3 54511048000 CAPACITOR BRACKET
184 Kč
4 54611448000 BRACKET FOR CAPACITOR
219 Kč
5 0981550193 SHEET MET.SCR.DIN7981- 5,5x19
0 Kč
6 58411056000 BATTERY COVER DUKE '96
0 Kč
7 58312085100 EDGE PROTECTOR PER METER
425 Kč
8 58411058000 STARTER RELAY WITH HOLD.RUBBER
1 589 Kč
9 58411058050 HOLD. RUBBER FOR STARTRELAY
222 Kč
10 58411053000 BATTERY 12V 8AH '96
1 719 Kč
11 58411053050 BATTERY COVER 96
678 Kč
12 58411055000 BATTERY BRACKET DUKE '96
0 Kč
13 0015060123 HH COLLAR SCREW M 6X12 WS=8
37 Kč
14 0797050003 TOOTH LOCK WASH. DIN6797-J 5,3
19 Kč
15 58411097000 % GROUND CABLE L=140MM DUKE '9
0 Kč
16 58411095000 DIODE 50V 15A MB 1505 '96
0 Kč
17 0934050003 HEXAGON NUT DIN0934-M 5
27 Kč
19 0021060003 Washer DIN9021-A 6.4
21 Kč
20 58011109010 FUSE 10 A
36 Kč
21 0985060003 Self lock. nut DIN985-M6-A2
33 Kč
22 58411079000 * CABLE CDI BOX-IGNITION COIL
0 Kč
23 58411059050 STARTER CABLE 775MM/10M2 '96
0 Kč
25 58411034000 VOLT.REGULATOR-RECTIFIER 12V
2 676 Kč
26 0014060203 HH COLLAR SCREW M 6X20 WS=8
46 Kč
27 57511027000 RUBBER SLEEVE D=6MM OPEN
0 Kč
28 31008060000 rubber grommet D=8mm open
117 Kč
29 0014060103 HH COLLAR SCREW M 6X10 WS=8
16 Kč
30 44011076305 CABLE TIE 300/4,8MM BLACK
6 Kč

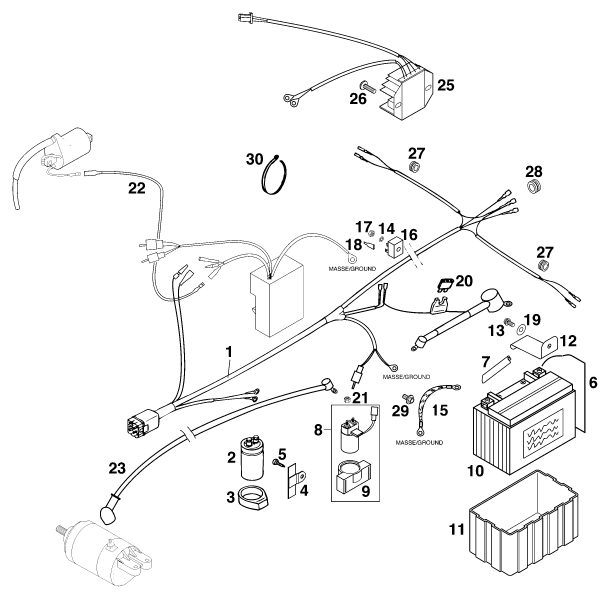

Náhled schématu WIRING HARNESS
