Schéma Elektrický startér pro modely:

1 58440001000 E-STARTER ENGINE CPL. LC4-E
7 204 Kč
2 0770250030 O-RING 25,00X3,00 NBR 70
33 Kč
3 0015060203 HH COLLAR SCREW M 6X20 WS=8
15 Kč
4 0125060003 WASHER DIN0125-A 6,4
24 Kč
5 58440090100 NEEDLE BEARING K30 X 37 X 18 A
205 Kč
6 58440020000 FREE-WHEEL-GEAR 82-Z
14 892 Kč
7 58440026000 FREE-WHEEL FWD 332008 BLS
2 836 Kč
8 58440025000 FREEWHEEL HUB
3 602 Kč
9 0912060121 AH SCREW DIN0912-M 6X12 12.9
40 Kč
10 58440098000 AH CENTERING SCREW M6X12,5
150 Kč
15 58440010100 STARTER FLANGE BLACK '97
2 935 Kč
16 49030090000 DOWEL 9,8 X 7 X 10
47 Kč
17 58440042000 STARTER FLANGE GASKET
307 Kč
20 58440011100 STARTER COVER BLACK '97
741 Kč
21 58440043000 STARTER COVER GASKET
307 Kč
22 58440022000 INTERMEDIATE GEAR 52-T
2 046 Kč
23 58440090000 needle roller and cage K 10x13
147 Kč
24 58440021000 REDUCTION GEAR 55-T/15-T
927 Kč
25 58440028000 BEARING BOLT 10 X 38,4
150 Kč
26 58440029000 BEARING BOLT 10 X 54
262 Kč
27 0402040780 NEEDLEROLL. DIN5402 NRB 4X 7,8
36 Kč
28 0015060303 HH COLLAR SCREW M 6X30 SW=8
17 Kč
29 0015060253 HH COLLAR SCREW M 6X25 WS=8
16 Kč
30 0015060503 HH COLLAR SCREW M 6X50 WS=8
22 Kč
31 0015060453 HH COLLAR SCREW M 6X45 WS=8
21 Kč
32 0015060163 HH COLLAR SCREW M 6X16 WS=8
40 Kč

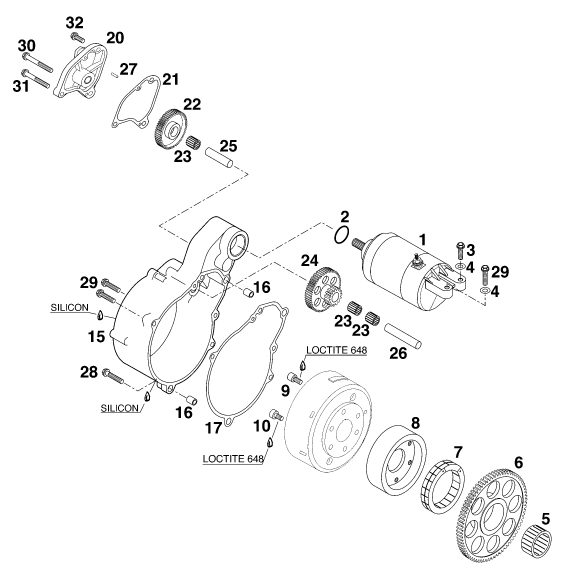

Náhled schématu ELECTRIC STARTER
