Schéma Kabeláž pro modely:

0 44011076200 CABLE TIE 200/3,6MM BLACK
5 Kč
0 44011076305 CABLE TIE 300/4,8MM BLACK
6 Kč
1 54611475200 * CABLE HARNESS 250/360 EGS '9
0 Kč
2 54611476200 CABLE HARNESS REAR PART EGS'97
0 Kč
3 54611470100 HEAD LAMP SWITCH WI.CABLE '9
1 064 Kč
4 57011070050 SWITCH SUPPORT MERIT
359 Kč
5 44011076180 * CABLE TIE 180MM
0 Kč
6 44111006000 * CABLE CONNECTOR
0 Kč
7 44611207100 FLASHER UNIT HELLA BRK '96
1 276 Kč
8 54511046000 * FLASHER LIGHT BRACKET
0 Kč
9 54611277000 CABLE HARNESS REAR EGS ACE
0 Kč
10 58311276000 REAR WIRNING HARNESS '93
691 Kč
11 58011109010 FUSE 10 A
36 Kč
14 49007439000 CLAMP RSGU 15/12
56 Kč
18 50235033300 SNAP-NUT HOLDER M6 KP142
58 Kč
19 13106038000 * BRACKET
0 Kč
20 54511008000 BATTERY 12V 1,2AH
0 Kč
21 54511049000 * BATTERY SUPPORT
0 Kč
22 54511149000 * BATTERY SUPPORT W.FUSE BRACK
0 Kč
24 56509064000 SELF LOCKING NUT M6
18 Kč
25 0015060163 HH COLLAR SCREW M 6X16 WS=8
40 Kč
26 54605262000 SILENTBLOCK FOR EXHAUST
160 Kč
27 57013070000 PVC-CLAMP 7/16'' HEYCO 3377
83 Kč
28 0981480133 SHEET MET.SCR.DIN7981- 4,8X13
5 Kč
30 50311051000 REAR BRAKE LIGHT SWITCH '
371 Kč
31 26011130000 DIODE
0 Kč
32 51011050000 FRONT BRAKE LIGHT SWITCH
203 Kč
33 58111076000 CABLE SUPPORT KHS NR.150-47610
80 Kč
35 49111435100 CONDENSATOR 25V, 10.000 MF
1 134 Kč
36 54511048000 CAPACITOR BRACKET
184 Kč
39 50211475251 DIODE BRIDGE
0 Kč
40 54611090000 RETAINING PLATE FOR BATTERY'97
73 Kč
41 54335031000 RUBBER GROMMET 20X15-M6X10 (2)
98 Kč
50 54611034000 VOLTAGE REGU.SHINDENGEN 12V'96
0 Kč
52 0014060153 HH COLLAR SCREW M 6X15 WS=8
18 Kč
54 0985060003 Self lock. nut DIN985-M6-A2
33 Kč
55 0015060123 HH COLLAR SCREW M 6X12 WS=8
37 Kč
60 54511060000 54511060000
0 Kč

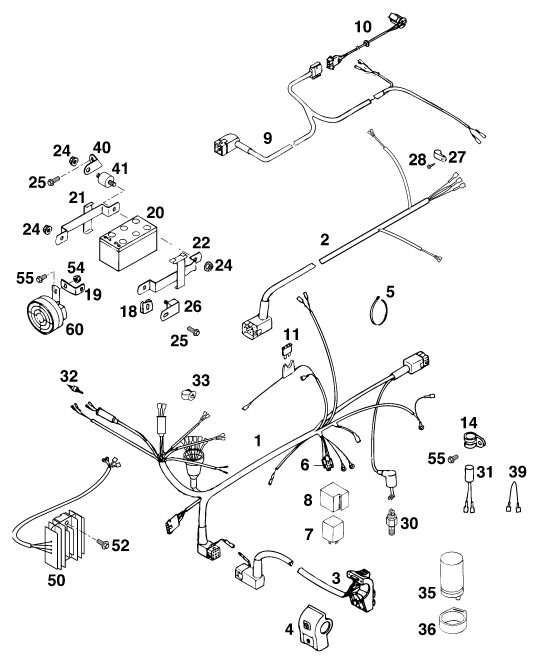

Náhled schématu WIRING HARNESS
