Schéma Kliková hřídel, pístní sada pro modely:

1 94330018044 Crankshaft cpl.
0 Kč
2 90230055000 GEAR BALANCER DRIVE
0 Kč
3 90230069000 CONICAL WASHER 28,35X38X1,75
0 Kč
4 90130018008 NUT FOR DRIVE WHEEL AGW
0 Kč
6 90239005050 ROTOR SCREW CPL.
0 Kč
7 90232023030 PRIMARY GEAR 30T
0 Kč
8 90236014000 SPROCKET CRANKSHAFT
0 Kč
9 90236015000 WASHER PLAIN
0 Kč
10 90236015001 SPECIAL WASHER
0 Kč
11 90230029000 NUT M16X1,5
0 Kč
12 J888040050 WOODRUFF KEY 4X5X13
0 Kč
13 93830015044 connecting rod cpl.
0 Kč
15 J900000903300 BOLT FLANGED M8.5X0.75
0 Kč
16 90230015010 CONROD BEARING SHELL
0 Kč
16 90230015011 CONROD BEARING SHELL (GREEN)
0 Kč
16 90230015012 CONROD BEARING SHELL (BLUE)
0 Kč
17 90230007200 PISTON D89
0 Kč
18 90230030010 PISTON RINGS CPL.
0 Kč
19 90230074000 RING SNAP
0 Kč
20 90230033000 PISTON PIN
0 Kč
21 90230068000 PLAIN WASHER 28,2X39X1,5
0 Kč
22 90134013000 Parallel pin
0 Kč
23 J888040150 Woodruff key 4X4X12
0 Kč
99 90230007010 PISTON KIT 390 DUKE 2013
0 Kč

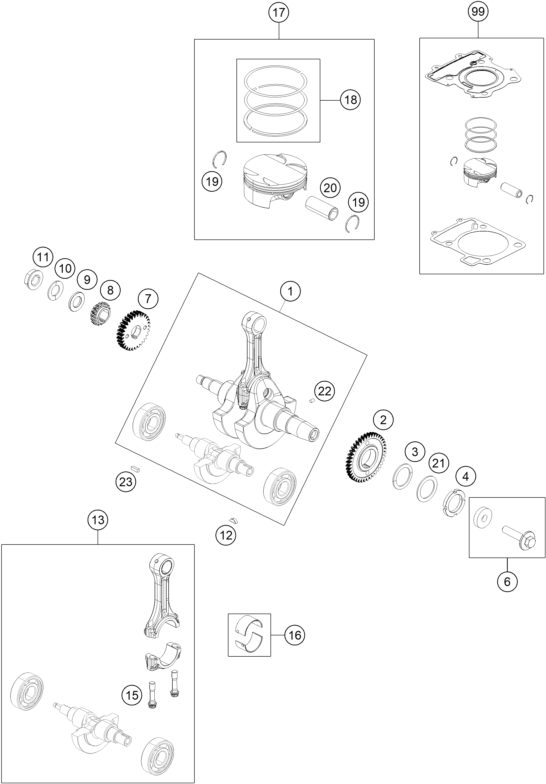

Náhled schématu CRANKSHAFT, PISTON
