Schéma Řadící mechanismus pro modely:

1 79434031100 SHIFT LEVER CPL.
1 611 Kč
2 0024060156S HH collar screw M6x15 TX30
53 Kč
4 0760142460 radial shaft seal 14x24x6 B
114 Kč
5 54632095000 needle sleeve HK 1412 14x20x12
113 Kč
6 90134050000 STOP DISK 14X30X1,5
101 Kč
7 54634014100 RETURN SPRING 2,2MM '95
119 Kč
8 54634020000 SPRING GUIDE
129 Kč
9 56534013100 TENSIONING SPRING 0,8MM
53 Kč
10 79434005033M02 Shift Shaft cpl.
3 221 Kč
11 61234008044 SLIDING PLATE
470 Kč
13 79434020000 GEAR SHIFT RAIL 11,8X91,1MM
394 Kč
14 58038023400 Compression spring L=25mm D=0.
151 Kč
16 76734015000M01 Shift star cmpl.
2 234 Kč
17 76734512000 Shift Roller 6 gear
3 689 Kč
18 0012060303 AH SCREW DIN6912 M6X30 8.8
33 Kč
20 78134024044 LOCKING LEVER CPL.
550 Kč
21 0025050206 HH collar screw M5x20 TX30
46 Kč
22 76734052000 Sleeve detent arm
208 Kč
23 76734023000M02 Detend arm spring
289 Kč
24 79434019000 GEAR SHIFT RAIL 11,8X74,5MM
332 Kč
25 76734001000M06 Shift fork 5/-6 gear
2 720 Kč
26 0021050003 washer DIN 9021 A - 5.3
21 Kč
27 79434002100M02 Shift fork 2/-4 gear
2 720 Kč
28 0625618050 BALL BEARING 61805 C3
397 Kč
29 50233041500 PAIR NORDLOCK WASHER M6
73 Kč
30 79434003100M02 Shift fork 1/-3 gear
2 720 Kč
31 0402061480 NEEDLE ROLLER DIN5402 6X14,8
39 Kč
32 79234012010M01 Slide Bearing
513 Kč
33 79234012020 Magnet bracket cmpl.
869 Kč
34 79211023000M02 Switch position sensor
3 405 Kč
35 0984050123S CYLIND. SCR. DIN6912 M5X12 8.8
40 Kč

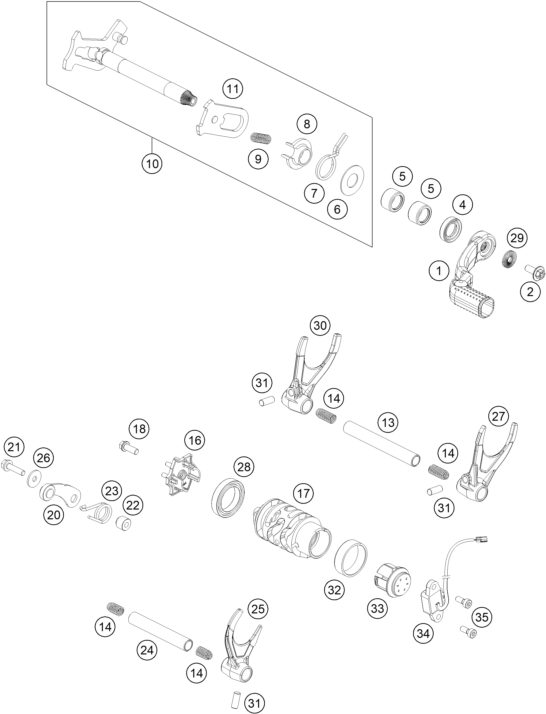

Náhled schématu SHIFTING MECHANISM
