Schéma Chladící systém pro modely:

1 96335010000 Radiator
0 Kč
2 90135016100 RADIATOR CAP
0 Kč
4 93335001000 SILENTBLOCK M6
0 Kč
5 J926060003 nut hex flange-m6x1xht.6xcl4xb
0 Kč
6 J127060001 Spring ring B6
0 Kč
7 J125070004 washer plain-id6.5xod16xthk1xb
0 Kč
8 95835041044 Radiator fan, cmpl
0 Kč
9 J900000501900 SCREW TAPPING PAN DIA 4.8
0 Kč
10 90135020000 HOSE CLAMP D23
0 Kč
11 J310001202900 Spring band clamp D=29
0 Kč
12 96335024000 PIPE COOLANT
0 Kč
13 96335025000 PIPE COOLANT
0 Kč
14 96335065000 TANK EXPANSION
0 Kč
15 90135066000 PLUG F. EXPANSION TANK
0 Kč
16 90102055000 COMPENSATING TANK O-RING
0 Kč
17 J912060253 Hexagon socket screw, M6X25
0 Kč
18 96335003000 COVER TANK EXPANSION
0 Kč
19 J900000601607 SCREW SOCKET M6X1
0 Kč
22 60035067820 drain pipe
0 Kč
23 J600001041700 PIPE COOLANT
0 Kč
24 90107018011 CLAMP 10MM
0 Kč
25 95835068000 Strap-clip swivel
0 Kč
26 J300000801000 Spring clip 9.5
0 Kč
32 95835016000 Rubber grommet
0 Kč
36 J900000601506 BOLT FLANGED STEP M6X1
0 Kč
37 A60135036000 COWL RADIATOR
0 Kč
40 J900000501900 SCREW TAPPING PAN DIA 4.8
0 Kč

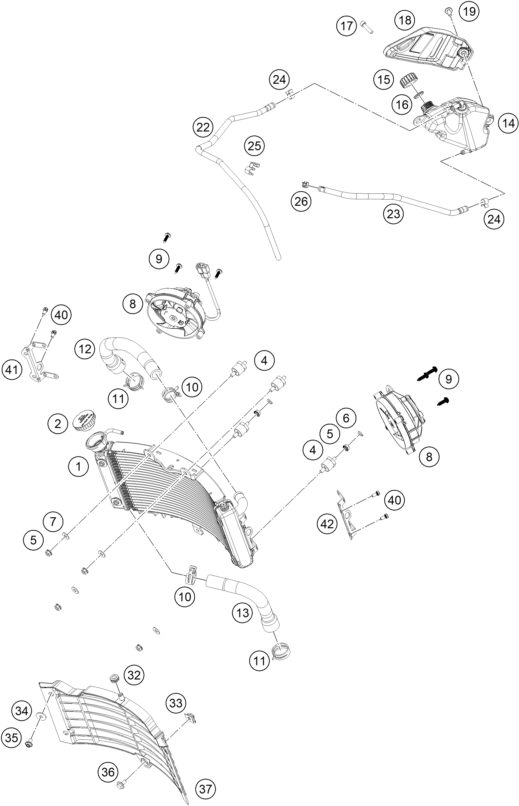

Náhled schématu COOLING SYSTEM
