Schéma Převodovka, řetězové kolečko pro modely:

1 0625068911 Grooved ball bearing 22x45x12
0 Kč
2 63533032000 stop disc 22.2/31.7/1
0 Kč
3 63533011000 Idler Gear 1. G
0 Kč
4 0405242813 NEEDLE BEAR. K 24X28X13 TN
0 Kč
5 63533034000 stop disc 24.3/35.75/1
0 Kč
6 63633015000 Sliding gear 5th gear
0 Kč
7 0471029000 TWISTED CIRCLIP D29
0 Kč
8 63533033000 stop disc 27/36/1.5
0 Kč
9 63633014000 Idle gear 4th gear
0 Kč
10 0405263013G needle bearing 26x30x13 splite
0 Kč
11 63633013000 Idle gear 3rd gear
0 Kč
12 63633016000 Sliding gear 6th gear
0 Kč
13 63533012000 Idler Gear 2. G
0 Kč
14 63533010000 Output shaft
0 Kč
15 49030023000 cylindrical roller bearing NJ2
0 Kč
16 C0770020220 O-RING 25,12X1,78 NBR70
0 Kč
17 C63533030011 Wear bushing, sprocket 11 mm
0 Kč
18 0760003247000 Shaft seal ring 32x47x7 AS-P F
0 Kč
19 C64033029016 Front sprocket damped 16Z
0 Kč
20 C64033031000 Locking plate
0 Kč
21 C90033032300 Sprocket nut M20x1.5
0 Kč
99 C00050000992 Repair kit countershaft
0 Kč

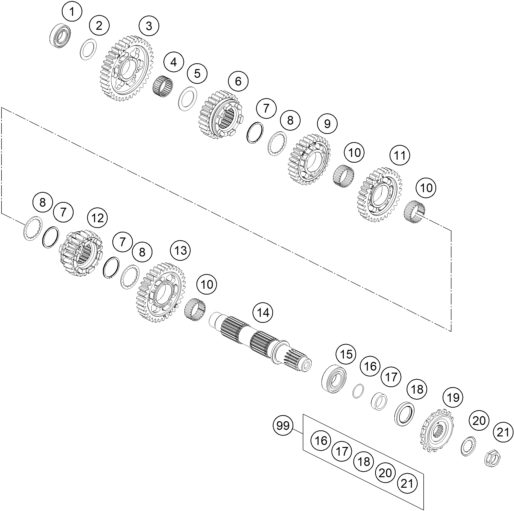

Náhled schématu TRANSMISSION II - COUNTERSHAFT
