Schéma Chladící systém pro modely:

1 63635010100 Radiator
0 Kč
2 62535009000 RADIATOR CAP 1,4 BAR
0 Kč
3 41001052000 RUBBER SLEEVE D=12MM
0 Kč
4 C69035001000 Stud bolt M6 11X11 ISA45
0 Kč
5 0025060166S HH collar screw M6x16 TX30 SL
0 Kč
6 C0000240601000 HH collar screw M6X10 TX30
0 Kč
7 64135044033 Fan cover cpl.
0 Kč
8 63635042000 Air deflector, radiator
0 Kč
9 C0300000703600 One-ear clamp 36,1MM
0 Kč
10 C90735027000 Pre-formed hose radiator
0 Kč
11 C0310001229300 CLAMP STD DN32
0 Kč
12 C90735026000 Pre-formed hose radiator
0 Kč
13 C0300000703900 One-ear clamp 39,6mm
0 Kč
14 C90735065033 Reservoir complete
0 Kč
15 C90735066044 expansiontank plug cpl
0 Kč
16 C90707017000 YDNAC-CLAMP 10107 10MM
0 Kč
18 64135032100 Edge protection radiator
0 Kč
19 69004060150 bushing chain protection
0 Kč
21 C90735068000 Angle connection expans. Tank
0 Kč
22 C90703065000 rubber insert
0 Kč
23 0081040121 EJOT Delta PT K40x12
0 Kč
24 C90735067490 Hose 6x10 L=490
0 Kč
25 C90735067390 Hose 6x10 L=390
0 Kč

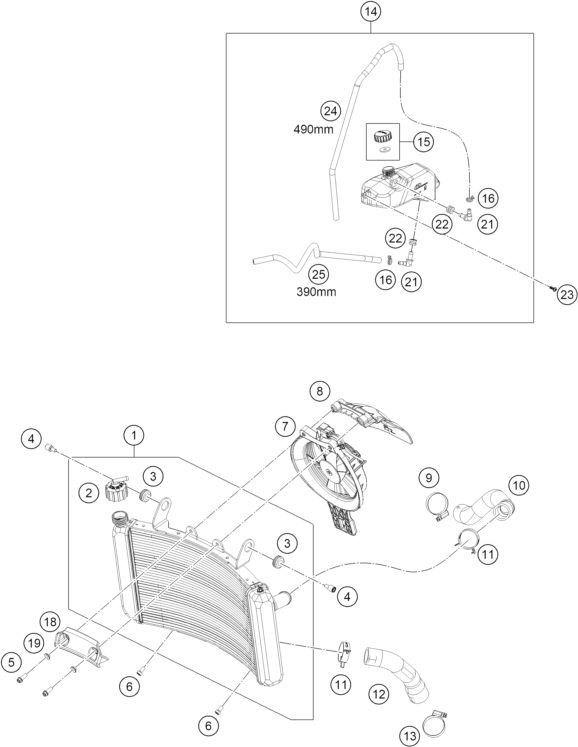

Náhled schématu COOLING SYSTEM
