Schéma Zapalování motoru, cívky pro modely:

1 A44030002044C1 Ignition cover cpl.
0 Kč
2 A44030040000 Ignition cover gasket
0 Kč
3 A44039404100 Stator
0 Kč
4 A44039405000 Rotor
0 Kč
5 0012050253S Bolt DIN 6912 - M5x25 SS
0 Kč
6 55440126000 BENDIX
0 Kč
7 A44040201000 Starter motor
0 Kč
8 0025060256 HH collar screw M6x25 TX30
0 Kč
9 55540031000 Collar bushing
0 Kč
10 0025060206 HH collar screw M6x20 TX30
0 Kč
11 0025060306 HH collar screw M6x30 TX30
0 Kč
12 A44040040000 Starter motor cover
0 Kč
14 A45041031050 Engine control unit rubber
0 Kč
16 0402040980 Needle roll.DIN5402 NRB 4X9.8
0 Kč
18 55539034000 Pulse generator cmpl.
0 Kč
19 0014050163S Hex collar screw M 5x16 SW=6
0 Kč
22 A44039007100 Ignition cable
0 Kč
23 A44039093000 Spark plug
0 Kč
25 55639006000 Iginition coil
0 Kč
26 0025060256 HH collar screw M6x25 TX30
0 Kč
27 A45041031000 Engine control unit
0 Kč

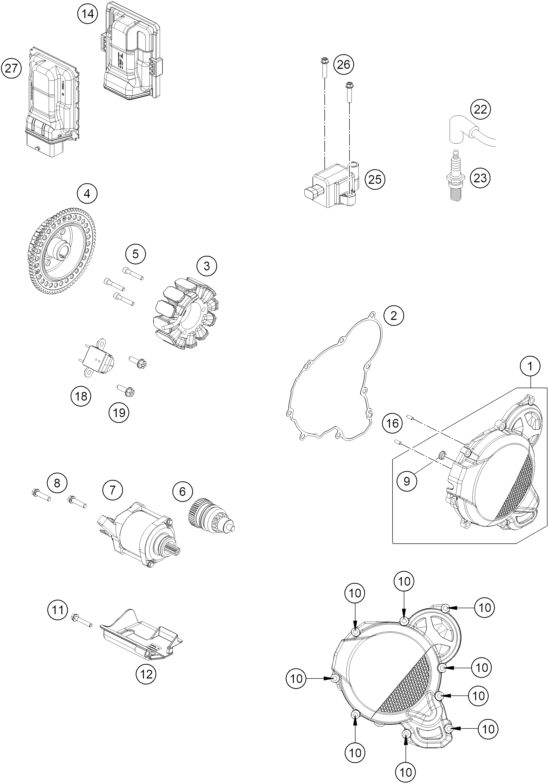

Náhled schématu IGNITION SYSTEM
