Schéma Řadící mechanismus pro modely:

1 A46034005033 Shift shaft cpl.
0 Kč
2 56534013100 TENSIONING SPRING 0,8MM
0 Kč
3 54634020000 SPRING GUIDE
0 Kč
4 54834014000 RETURN SPRING 03
0 Kč
5 54634050000 STOP DISK 14X30X1
0 Kč
6 54632095000 needle sleeve HK 1412 14x20x12
0 Kč
7 0760142460 radial shaft seal 14x24x6 B
0 Kč
8 A42034031000 Gear shift lever cmpl.
0 Kč
9 50233041500 PAIR NORDLOCK WASHER M6
0 Kč
10 0024060156S HH collar screw M6x15 TX30
0 Kč
11 0000240502500S HH collar screw, M5x25, ISA 30
0 Kč
13 A46034024044 Detent arm cmpl.
0 Kč
14 54634052300 SLEEVE FOR LOCKING LEVER
0 Kč
15 54834023000 LOCKING LEVER SPRING 03
0 Kč
18 50434003000 SHIFTING FORK 1ST/3RD GEAR
0 Kč
19 50534002000 shifting fork 2/4 gear
0 Kč
20 A42034001000 Shift fork 5/-6 gear
0 Kč
21 0402061480 NEEDLE ROLLER DIN5402 6X14,8
0 Kč
22 A46034020000 Shift fork shaft (L=66 mm)
0 Kč
23 A46034019000 Shift fork shaft (L=93 mm)
0 Kč
24 58038023400 Compression spring L=25mm D=0.
0 Kč
25 0025060306S HH collar screw M6x30 TX30
0 Kč
26 A46034015000 Shift star cmpl.
0 Kč
27 0410002500700 Grooved ball bearing 6805 JR C
0 Kč
28 A42034012000 Shift drum
0 Kč
29 79234012010 FRICTION BEARING CONTROLLER
0 Kč

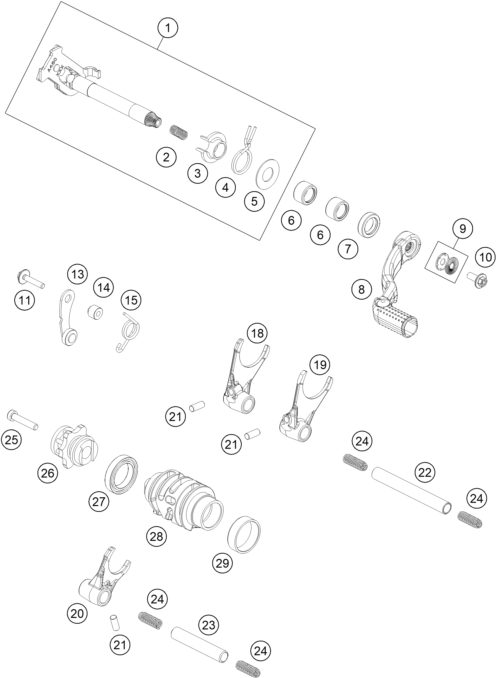

Náhled schématu SHIFTING MECHANISM
