Schéma Kliková hřídel, pístní sada pro modely:

1 47230007300 I Piston cpl. I
0 Kč
1 47230007300 II Piston cpl. II
0 Kč
2 47030030000 PISTON RING 85 SX 2003
0 Kč
3 47230033300 Piston pin
0 Kč
4 47030074000 WIRE LOCK RING 85 SX 2003
0 Kč
5 47230029000 Nut primary drive gear
0 Kč
6 47230029014 Detent edged ring M14
0 Kč
7 0770210020 O-RING 21X2
0 Kč
8 0760304261 OIL SEAL
0 Kč
9 47030083000 BALL BEARING 22X52X15
0 Kč
10 0888030037 WOODRUFF KEY DIN6888-3X3,7
0 Kč
11 47230018100 crankshaft cpl.
0 Kč
12 47030034000 NEEDLE BEARING KBK 14X18X17 03
0 Kč
13 0888030050 WOODRUFF KEY DIN6888-3X5X13
0 Kč
14 49030023000 cylindrical roller bearing NJ2
0 Kč
15 47030076100 SEAL SHAFT RING 20X35X6 BTSL
0 Kč
16 50230029012 LOCKING RING VSK 12
0 Kč
17 49030021000 COLLAR NUT M12X1 R/S
0 Kč
18 47230015044 repair kit
0 Kč
99 00050002318 Crankshaft rep. kit 85
0 Kč

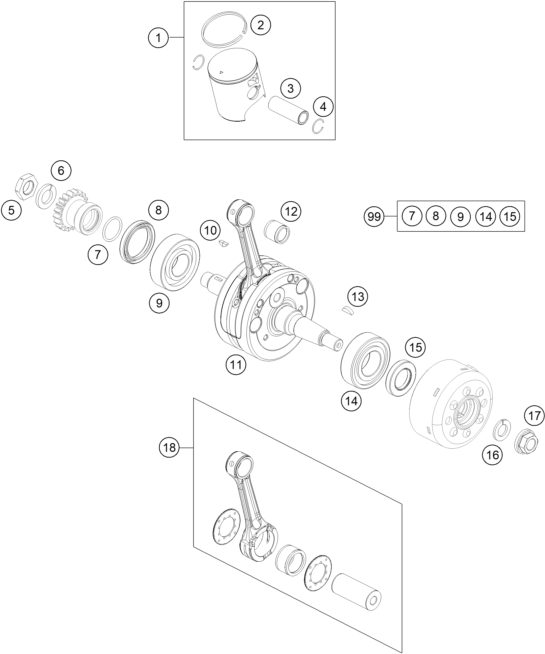

Náhled schématu CRANKSHAFT, PISTON
