Schéma Převodovka, řetězové kolečko pro modely:

1 A41033010000 Countershaft
0 Kč
2 A41033012000 Idle gear 2nd gear
0 Kč
3 0440002200900 Idle gear bushing 2nd gear
0 Kč
4 0690001910004 Stop disc 19.2x27.1x1
0 Kč
5 0099272012000 Spreader ring SW21
0 Kč
6 A41033015000 Sliding gear 5th gear
0 Kč
7 0690001910003 Stop disc 22x1.50x13x9H
0 Kč
8 A41033013000 Idle gear 3rd gear
0 Kč
9 50133099000 NEEDLE CAGE K18X22X10 PARTED
0 Kč
10 A41033014000 Idle gear 4th gear
0 Kč
11 A41033016000 Sliding gear 6th gear
0 Kč
12 0690001505001 Stop disc 15.2x25x0.5
0 Kč
13 0030301501000 Needle bearing 15x19x10
0 Kč
14 A41033011000 Idle gear 1st gear
0 Kč
15 0625160020 BALL BEARING 16002 C3
0 Kč
16 0062042001400 Grooved ball bearing
0 Kč
17 0760263561 SHAFT SEAL RING 26X35X6BSL NB
0 Kč
18 0770020180 O-RING 18,77X1,78 NBR 70
0 Kč
19 47233030000 Spacer chain pinion
0 Kč
20 A41033029013 Front sprocket 13 teeth
0 Kč
21 47233034044 SCREW + SPRING WASHER
0 Kč
22 0900001001800S HH collar screw M10x18 WS17 12
0 Kč
23 47233034000 Spring washer 17,2x35x1,5
0 Kč
99 00050000990 Repair kit output shaft 85
0 Kč

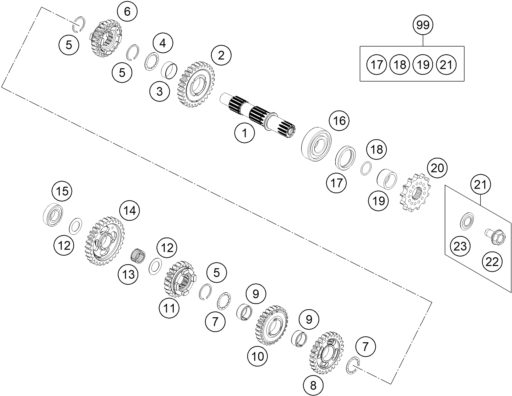

Náhled schématu TRANSMISSION II - COUNTERSHAFT
