Schéma Výfuková přívěra motoru pro modely:

1 0000140501200S Hex collar screw M 5x12 SW=6
0 Kč
2 47237068000 Bearing bush
0 Kč
3 47237077000 adjusting lever
0 Kč
4 47237036000 Attachment plate
0 Kč
5 47237066000 Overload spring
0 Kč
6 47237076000 Distance bush
0 Kč
7 47237067000 Gear segment
0 Kč
8 47237023000 Eshaust flap bushing
0 Kč
9 0770080201 O-RING 8,00X2,0 VITON
0 Kč
10 47237020000 Exhaust valve
0 Kč
11 47237085000 Limit plate
0 Kč
12 50237195055 SECURING DIN-71805-S-8
0 Kč
14 47237065033 Control valve, right cmpl.
0 Kč
15 47237064033 Control valve, left cmpl.
0 Kč
17 47237079000 guide piece
0 Kč
18 79235055044 WATER PUMP WHEEL CPL.
0 Kč
19 50435049000 PREFORMED WASHER
0 Kč
20 0760082472 SHAFT SEAL RING 8X24X7 A DUO
0 Kč
21 0625160020 BALL BEARING 16002 C3
0 Kč
22 47237050144 Centrifugal force governor cmp
0 Kč
23 0625006065 Ball bearing 696 DDM1 C3
0 Kč
24 0349000050 WASHER DIN7349-5X15X2
0 Kč
25 47237056100 Power valve control lever
0 Kč
26 0988101605 SHIM WASHER DIN988 10x16x0,5
0 Kč
27 0618101410 needle sleeve HK 1010 10x14x10
0 Kč
28 55437058000 BEARING SUPPORT
0 Kč
29 0025050256S HH collar screw M5x25 TX30
0 Kč
30 47237057000 Adjusting lever 85/105
0 Kč
31 47237095044 Linkage cpl.
0 Kč
32 54637071200 SPRING INSERT
0 Kč
33 50437069050 SUPPORT SPRING
0 Kč
34 47237072000 Setting spring
0 Kč
35 0770021120 O-RING 12,37X2,62 NBR70
0 Kč
36 54837175000 spring counterfort
0 Kč
37 0770240020 O-RING 24,00X2,00 NBR70
0 Kč
38 55537035000 Closing cover
0 Kč
39 0014050203 HH COLLAR SCREW M 5X20 WS=6
0 Kč
40 47237091000 Sealing element
0 Kč
41 0603061001 CU-SEAL RING DIN7603-6X10X1
0 Kč
42 0913060203 THREAD PIN DIN0913-M 6X20
0 Kč
43 77336088106 COLLAR NUT M6X1 SW8
0 Kč
99 50435055015 WATER PUMP REP. KIT
0 Kč

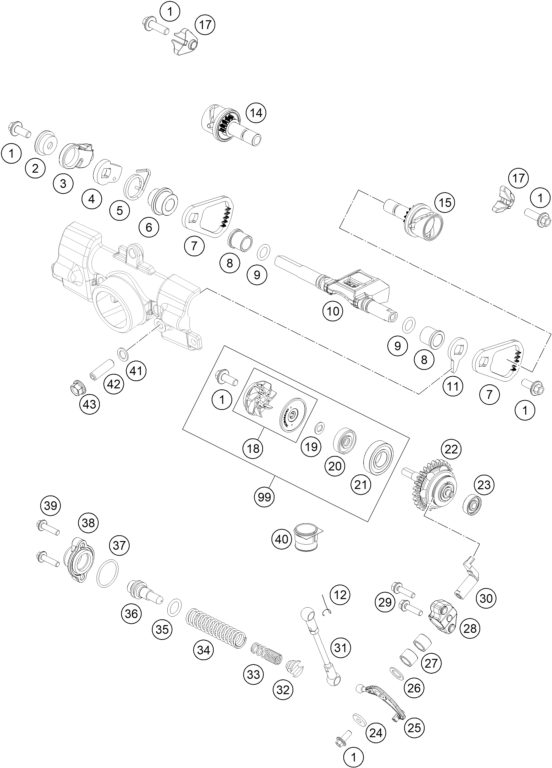

Náhled schématu EXHAUST CONTROL
