Schéma Zapalování motoru, cívky pro modely:

1 79239105144 Rotor cpl.
0 Kč
2 77339010100 FLYWHEEL SCREW
0 Kč
3 A46030040000 Ignition cover gasket
0 Kč
4 0012050303S Cap head screw DIN 6912 - M5x3
0 Kč
5 79239104100 Stator
0 Kč
6 0912050163S Cap head screw DIN912 - M5x16
0 Kč
7 A46030502050 Cable retainer
0 Kč
8 0025060206 HH collar screw M6x20 TX30
0 Kč
10 A46030502000C1 Ignition cover
0 Kč
11 0913050063S THREAD PIN DIN 913 M5X6
0 Kč
12 0402040980 Needle roll.DIN5402 NRB 4X9.8
0 Kč
16 0770024025 O-RING 24X2,5 NBR
0 Kč
17 7723000216030 SCREW PLUG M24X1,5
0 Kč
18 79139190000 Spark plug connector
0 Kč
19 77839093000 spark plug
0 Kč
21 0025060306 HH collar screw M6x30 TX30
0 Kč
22 58439006000 Ignition coil
0 Kč
23 0025060406 HH collar screw M6x40 TX30
0 Kč

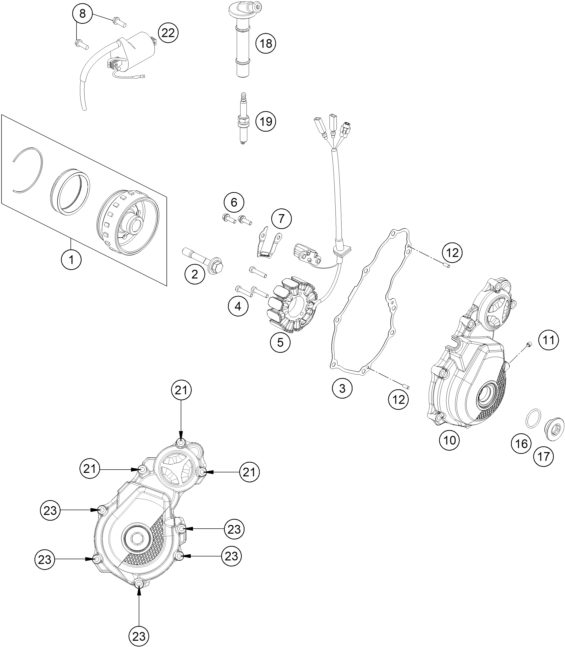

Náhled schématu IGNITION SYSTEM
