Schéma Řadící mechanismus pro modely:

1 A46034005033 Shift shaft cpl.
0 Kč
3 56534013100 TENSIONING SPRING 0,8MM
0 Kč
4 54634020000 SPRING GUIDE
0 Kč
5 54834014000 RETURN SPRING 03
0 Kč
6 54634050000 STOP DISK 14X30X1
0 Kč
7 54632095000 needle sleeve HK 1412 14x20x12
0 Kč
8 0760142460 radial shaft seal 14x24x6 B
0 Kč
9 A42034031000 Gear shift lever cmpl.
0 Kč
10 50233041500 PAIR NORDLOCK WASHER M6
0 Kč
11 0024060156S HH collar screw M6x15 TX30
0 Kč
12 A46034503000 shift fork 1.-3. gear
0 Kč
13 A46034502000 shift fork 2.-4. gear
0 Kč
14 A46034019000 Shift fork shaft (L=93 mm)
0 Kč
15 0402061480 NEEDLE ROLLER DIN5402 6X14,8
0 Kč
16 0025060306S HH collar screw M6x30 TX30
0 Kč
17 A46034115000 Shift star
0 Kč
18 0410002500700 Grooved ball bearing 6805 JR C
0 Kč
19 A46034512000 Shift drum 6 gear
0 Kč
20 79234012010 FRICTION BEARING CONTROLLER
0 Kč
21 75030085000 RETAINING PLATE F. CS BEARING
0 Kč
22 0019050121S INT. TORX FLAT HEAD M5X12 T25
0 Kč
24 0025050256S HH collar screw M5x25 TX30
0 Kč
25 0021050003 washer DIN 9021 A - 5.3
0 Kč
26 A46034024044 Detent arm cmpl.
0 Kč
27 54634052300 SLEEVE FOR LOCKING LEVER
0 Kč
28 54834023000 LOCKING LEVER SPRING 03
0 Kč
29 A46034020000 Shift fork shaft (L=66 mm)
0 Kč
30 A46034501000 shift fork 5.-6. gear
0 Kč
32 58038023400 Compression spring L=25mm D=0.
0 Kč

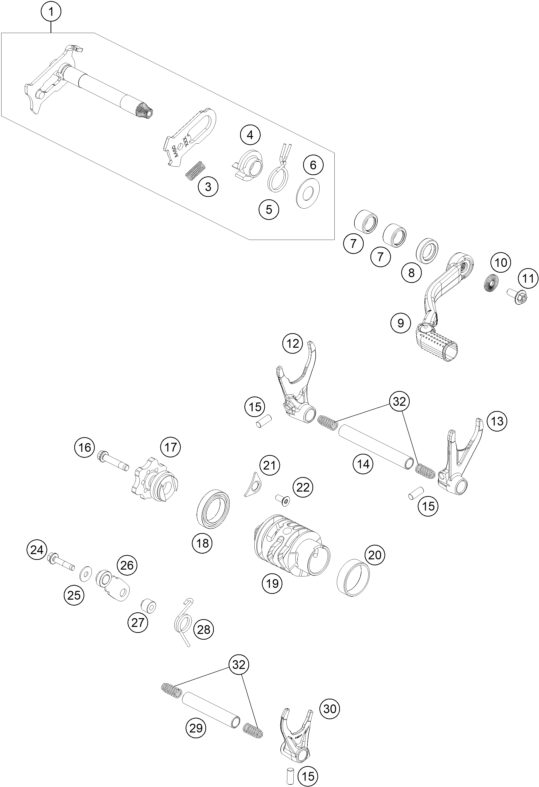

Náhled schématu SHIFTING MECHANISM
