Schéma Mazání motoru pro modely:

1 A64030064033 Oil spray tube, mounted
0 Kč
2 0770700010 O-ring 7x1
0 Kč
4 A64038051000 Heat exchanger gasket
0 Kč
5 A64038050000 Oil-to-water heat exchanger
0 Kč
6 0025060166S HH collar screw M6x16 TX30 SL
0 Kč
10 014580060206S Cyl. screw ISO 14580 M6x20 SS
0 Kč
11 A64038006039 Oil pump gear 39 teeth
0 Kč
12 A64038006026 Oil pump gear 26 teeth
0 Kč
13 0799090003 retaining washer DIN 6799 - 9
0 Kč
14 60038007010 washer 10x16x0.5
0 Kč
15 A64038001026 Oil pump gear 26 teeth
0 Kč
16 A64038004000 Suction pump cover
0 Kč
17 A64038011000 Eaton pump set, pressure side
0 Kč
18 63538002000 oil pump shaft
0 Kč
19 0402041580 needle roller NRB 4x15.8 G2
0 Kč
21 0770120020 O-RING 12,00X2,00 NBR 70
0 Kč
22 A64038012000 Oil pump housing
0 Kč
23 0770140200 O-RING 14,00X2,00
0 Kč
24 0770001920000 O-ing 19x2 NBR70
0 Kč
25 A64038028000 Control piston
0 Kč
26 0500000901300 Compression spring 8.9x57.139
0 Kč
27 45233057000 WASHER 8,2X16X1
0 Kč
28 61238010100 eaton pump set 30mm
0 Kč
29 A64038003000 Oil pump cover
0 Kč
31 0799080000 retaining washer DIN 6799 - 8
0 Kč
33 A6403008500024 Oil pan
0 Kč
34 61238021400 oil screen cpl.
0 Kč
37 0770125015 O-RING 12,5X1,5 NBR
0 Kč
38 0770170200 O-RING 17,00X2,00
0 Kč
40 61338015200 OIL FILTER
0 Kč
41 N0770004525000 O-ring 45x2,5 NBR70
0 Kč
42 A64038041000 Oil filter cover
0 Kč
43 0025050166 HH collar screw M5x16 TX30
0 Kč
44 59030023100 Dowel, 6x8x11.5
0 Kč
45 0025060406 HH collar screw M6x40 TX30
0 Kč
46 0025060306 HH collar screw M6x30 TX30
0 Kč
47 0025060806 HH COLLAR SCREW M6X80 TX30
0 Kč
48 0025060706 HH COLLAR SCREW M6X70 TX30
0 Kč
99 A64038015044 Oil filter service kit
0 Kč

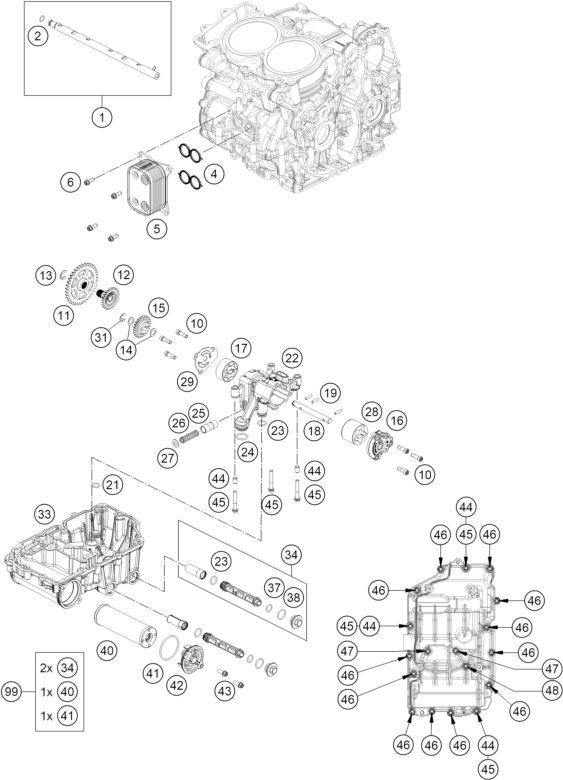

Náhled schématu LUBRICATING SYSTEM
