Schéma Chladící systém pro modely:

1 93035065000 water compensation tank
0 Kč
2 90135066000 PLUG F. EXPANSION TANK
0 Kč
3 90102055000 COMPENSATING TANK O-RING
0 Kč
4 90107018011 CLAMP 10MM
0 Kč
5 90135067000 HOSE 6X10,5X80 MM
0 Kč
6 93035067000 Pre-formed hose
0 Kč
7 93035065050 Retaining bracket
0 Kč
8 93008028050 Rubber bushing
0 Kč
9 93035065030 distance sleeve
0 Kč
10 J025060203 HH COLLAR SCREW M6X20 SW10
0 Kč
11 93035026100 Radiator hose
0 Kč
12 93035028000 Radiator hose
0 Kč
14 94035026000 Pipe thermostat-joint t pcs.
0 Kč
15 90635071033 COOLANT PIPE T
0 Kč
16 90135024030 RADIATORHOSE RADI.-COOLL.'' T
0 Kč
17 90135020000 HOSE CLAMP D23
0 Kč
18 90135020001 hose clamp D26
0 Kč
19 90135020003 HOSE CLAMP D28
0 Kč
20 J028060143 BOLT FLANGED M6X14
0 Kč
21 J770018530 O-RING 18,5X3
0 Kč
22 93035010133 Radiator complete
0 Kč
23 93235041033 Fan cpl.
0 Kč
23 93535041044 Radiator fan assembly
0 Kč
24 90835041004 FLANGED NUT
0 Kč
25 90835041003 BRACKET FAN MOUNTING 3
0 Kč
26 90835041002 BRACKET FAN MOUNTING 2
0 Kč
27 90835041001 BRACKET FAN MOUNTING 1
0 Kč
28 90135016100 RADIATOR CAP
0 Kč
29 93035005000 SILENTBLOCK M6
0 Kč
30 93035033020 Spacer for radiator cover
0 Kč
31 93035035100 Radiator fairing right
0 Kč
32 93035034100 Radiator fairing left
0 Kč
33 90808043000 SPECIAL SCREW M6X1X16
0 Kč
34 93035033010 Washer
0 Kč
35 93035003000 Cap nut M6
0 Kč
36 J125060007 Washer M6
0 Kč
37 J025060103 HH COLLAR SCREW M6X10 SW10
0 Kč
38 93035004000 Support
0 Kč
39 J025060101 Hexagon screw M6X10
0 Kč
40 93035009050 Flange
0 Kč
41 93035002000 Retaining bracket
0 Kč
42 XY XY
0 Kč
43 J025060253 bolt flanged M6X25
0 Kč
48 90135017000 THERMOSTAT
0 Kč
49 94135033010 Connector radiator shroud
0 Kč
50 93008082010 Range change metal nut M6
0 Kč

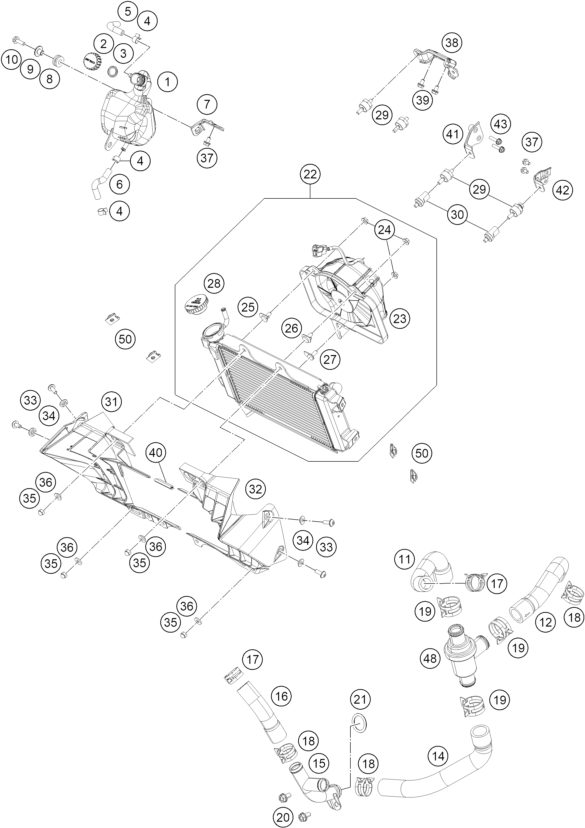

Náhled schématu COOLING SYSTEM
