Schéma Kabeláž pro modely:

1 93111075200 Main wiring harness
0 Kč
2 93011060100 Horn
0 Kč
3 J025080123 HH COLLAR SCREW M8X12 SW12
0 Kč
4 93541088000 rollover sensor
0 Kč
5 J025060169 HH COLLAR SCREW M6X16 SW8
0 Kč
6 94111071000 LOCATOR SWITCH
0 Kč
7 93311058000 Rubber damper starter relay
0 Kč
8 90511030000 indicator relay
0 Kč
9 28111034000 Voltage regulator
0 Kč
10 J900000602600 BOLT FLANGED-M6X1XL26XCL 10.9X
0 Kč
11 93041080050 Cable
0 Kč
12 93111059000 Starter cable
0 Kč
13 93011197000 Ground wire
0 Kč
14 A60111058000 RELAY STARTER
0 Kč
15 93011055060 Band batterie
0 Kč
16 93011055000 Battery rubber holder
0 Kč
17 93011054000 BOX BATTERY
0 Kč
18 93008018060 Cross brace cover
0 Kč
19 90611053000 BATTERY 12V/8AH
0 Kč
20 93511088000 Fuse 10a
0 Kč
21 90111088015 Fuse 15A
0 Kč
22 90111088030 Fuse 30A
0 Kč
23 J005050123 FLAT HEAD SCREW M5X12 PH
0 Kč
24 90108050001 CLIP NUT M5
0 Kč
25 93038091000 Pigteil oil pressure switch
0 Kč
26 93011056100 Bracket battery band
0 Kč
27 90611057000 relay (interlock)
0 Kč
28 93011026000 protector
0 Kč
29 93511084000 PIGTAIL PH-3 FUEL PUMP
0 Kč
30 93008078000 Rubber grommet
0 Kč
31 93811043000 resistor
0 Kč
32 J025060122 Hex collar screw M6X12
0 Kč
33 90107088050 WASHER 5,2X14X2MM
0 Kč
34 J912050166 bolt socket-M5X0.8XL16XCL8.8XB
0 Kč
35 93539010000 Start OK control unit
0 Kč

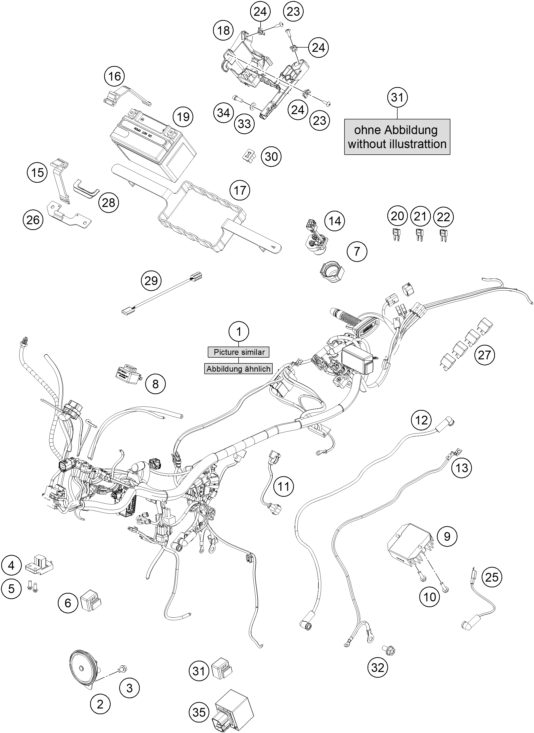

Náhled schématu WIRING HARNESS
