Schéma Blok motoru pro modely:

1 93530000044 Kit Cr' Case KTM 200 MY20
0 Kč
2 90230022000 Pipe breather
0 Kč
3 J625062040 GROOVED BALL BEARING 6204
0 Kč
4 90130004002 LOCK WASHER F.BEARING DRIVE
0 Kč
6 J760122455 SHAFT SEALING RING 12X24X5,5
0 Kč
7 0760122406 Shaft seal ring 12x24x6
0 Kč
8 90130004003 BALL BEARING 15X35X11
0 Kč
9 J618131912 NEEDLE ROLLER BEARING HK1312
0 Kč
10 90130004004 Bearing ball
0 Kč
11 90130078000 LOCK WASHER
0 Kč
12 J01665060123S Hex collar screw, M6x12
0 Kč
13 90130082000 BALL BEARING 63/2/8 HN3CNP
0 Kč
14 90230079000 STOPPER BALANCER SHAFT BEARING
0 Kč
15 J618152114 NEEDLE BEAR. HK1514RS 15X21X14
0 Kč
16 90130164000 OIL NOZZLE
0 Kč
17 J625062041 BALL BEARING 6204-Z/HN3
0 Kč
18 90230077000 OIL SEAL OUTPUT SHAFT
0 Kč
19 J710003715000 Lock ring for hubs 37x1.5
0 Kč
21 90130003004 Seal - oil
0 Kč
22 90130058000 OILJET
0 Kč
23 90130003007 DOWEL D14
0 Kč
24 90130047000 CHAIN GUARD
0 Kč
25 J005060123S SCREW PAN CROSS M6X12 PH SS
0 Kč
26 90130003005 CABLE SUPPORT BELOW
0 Kč
27 J011050133 HH COLLAR SCREW M5X13 SW8
0 Kč
28 90530003001 Bracket harness upper
0 Kč
29 J025050163S FLANGED BOLT M5X16
0 Kč
30 93311023000 gear sensor
0 Kč
31 90140020002 BRACKET F. FREE WHEEL GEAR
0 Kč
32 0028060164 bolt flanged-m6x1xl16xbrxpreco
0 Kč
33 90130096000 Bolt flanged M6X60
0 Kč
34 J025060401 HH COLLAR SCREW M6X40
0 Kč
35 90630042000 BREATHER PLATE
0 Kč
36 90130042010 Screw M5X10
0 Kč
37 90630039000 ENGINE CASE GASKET
0 Kč

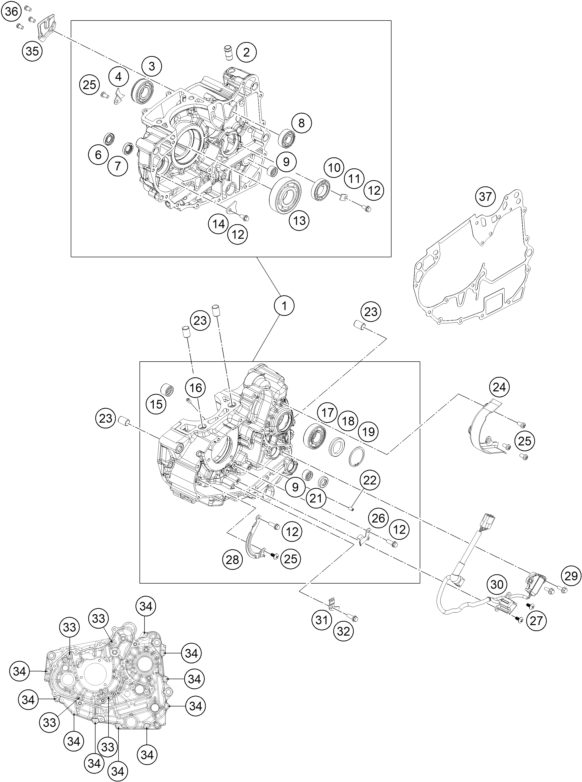

Náhled schématu ENGINE CASE
