Schéma Řadící mechanismus pro modely:

1 0025050126S Hex collar screw M5x12 ISA30 S
0 Kč
2 46234005110 SHIFTING SHAFT FENDER RET. PL.
0 Kč
3 A40534105033 Shift shaft cmpl.
0 Kč
4 0471140100 retaining ring DIN 471 14x1
0 Kč
5 54634050000 STOP DISK 14X30X1
0 Kč
6 54834014000 RETURN SPRING 03
0 Kč
7 54634020000 SPRING GUIDE
0 Kč
8 56534013100 TENSIONING SPRING 0,8MM
0 Kč
9 49033013000 STOP DISK 12,1X25X1
0 Kč
10 46034027000 NEEDLE BEARING 12X18X12 2002
0 Kč
11 0760122050 SHAFT SEAL RING 12X20X5 B
0 Kč
12 A40534031000 Gear shift lever
0 Kč
14 0024060156S HH collar screw M6x15 TX30
0 Kč
15 50233041500 PAIR NORDLOCK WASHER M6
0 Kč
18 58038023400 Compression spring L=25mm D=0.
0 Kč
19 A40534019000 Shift fork shaft (L=75.5 mm)
0 Kč
20 A46034020000 Shift fork shaft (L=66 mm)
0 Kč
21 0402061000 NEEDLE ROLLER ZRB 6X10
0 Kč
22 46234001000 SHIFT FORK MAIN SHAFT
0 Kč
23 46234002000 SHIFT FORK COUNTERSHAFT R/S
0 Kč
24 46234003000 SHIFT FORK COUNTERSHAFT Ll/S
0 Kč
30 0912060303 AH SCREW DIN0912-M 6X30
0 Kč
31 A40534115000 Shift star
0 Kč
32 0410002500700 Grooved ball bearing 6805 JR C
0 Kč
33 A40534012033 shift drum cpl.
0 Kč
34 0625069034 BALL BEARING 6903 C4
0 Kč
35 54834023000 LOCKING LEVER SPRING 03
0 Kč
36 54634052300 SLEEVE FOR LOCKING LEVER
0 Kč
37 A46034024044 Detent arm cmpl.
0 Kč
38 0000240502500S HH collar screw, M5x25, ISA 30
0 Kč

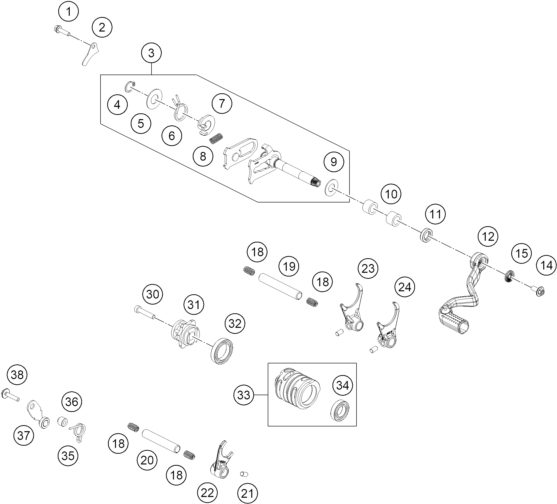

Náhled schématu SHIFTING MECHANISM
