Schéma Řadící mechanismus pro modely:

1 47234005044 Shift shaft cpl.
0 Kč
2 0471140100 retaining ring DIN 471 14x1
0 Kč
3 54634050000 STOP DISK 14X30X1
0 Kč
4 54834014000 RETURN SPRING 03
0 Kč
5 54634020000 SPRING GUIDE
0 Kč
6 79234008144 SLIDING PLATE CPL.
0 Kč
7 56534013100 TENSIONING SPRING 0,8MM
0 Kč
8 49033013000 STOP DISK 12,1X25X1
0 Kč
9 46034027000 NEEDLE BEARING 12X18X12 2002
0 Kč
10 0760122050 SHAFT SEAL RING 12X20X5 B
0 Kč
11 50434031000 SHIFT LEVER CPL.
0 Kč
12 50233041500 PAIR NORDLOCK WASHER M6
0 Kč
13 0024060156S HH collar screw M6x15 TX30
0 Kč
14 0025050206S Hex collar screw, M5x20 ISA30
0 Kč
15 0349000050 WASHER DIN7349-5X15X2
0 Kč
16 55434024000 LOCKING LEVER CPL.
0 Kč
17 54634052300 SLEEVE FOR LOCKING LEVER
0 Kč
18 50334023000 LOCATING LEVER SPRING 2,5MM'98
0 Kč
19 47234002000 Shift fork 1.-4. gear
0 Kč
20 47234003000 Shift fork 2.-3. gear
0 Kč
21 0402061480 NEEDLE ROLLER DIN5402 6X14,8
0 Kč
22 47234019000 Shift rail 11.8x80x8mm
0 Kč
23 58038023400 Compression spring L=25mm D=0.
0 Kč
24 0012060303S Cap head screw M6x30-8.8
0 Kč
25 79234115000 Shift star
0 Kč
26 0625618050 BALL BEARING 61805 C3
0 Kč
27 A41034012033 shift drum cpl.
0 Kč
29 47234001000 Shift fork 5.-6. gear
0 Kč
30 46234020000 SHIFTING RAIL MAIN SHAFT
0 Kč
31 54634049000 RETAINING PLATE
0 Kč
32 0025060126 HH collar screw M6x12 TX30
0 Kč

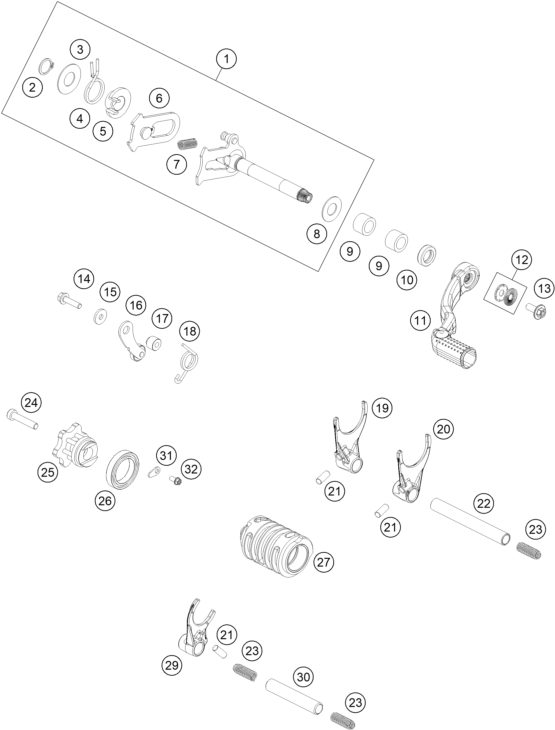

Náhled schématu SHIFTING MECHANISM
