Schéma Blok motoru pro modely:

1 C9003000024424 Engine case compl.
0 Kč
4 0906100100 pipe plug DIN 906 M10x1
0 Kč
5 C59030019200 oil level viewer
0 Kč
6 61030019050 CIRCLIP OIL LEVEL GLASS 03
0 Kč
7 C0000250803500 HH collar screw M8x35 TX40
0 Kč
8 C0603082131 Cu ring d8,2/13/1
0 Kč
9 C90030063070 oil jet 70 M5
0 Kč
10 C90030024000 Dowel
0 Kč
11 C63530110000 Housing socket
0 Kč
12 C00002506030U0 Hex collar scr., M6x30, ISA 30
0 Kč
13 C00002506060U0 Hex collar scr., M6x60, ISA 30
0 Kč
14 C0000250809000 HH collar screw M8x90 TX40
0 Kč
15 C00002508090U0 Hex collar scr., M8x90, ISA 40
0 Kč
16 C0000250806500 HH collar screw M8x65 TX40
0 Kč
17 C0000250805500 HH collar screw M8x55 TX40
0 Kč
18 C0000250804500 HH collar screw M8x45 ISA40
0 Kč
19 C00002508065U0 Hexagon collar nut M8x65 ISA 4
0 Kč
99 C90030099000 Engine gasket kit
0 Kč

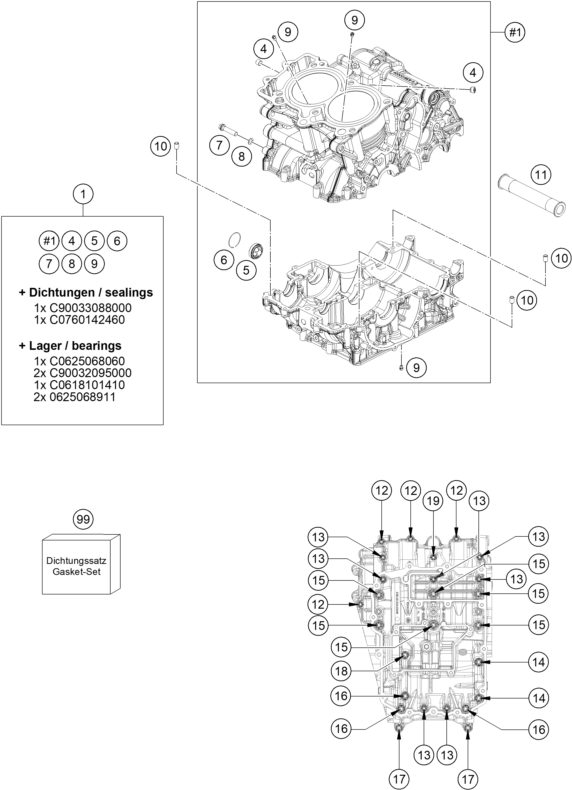

Náhled schématu ENGINE CASE
