Schéma Převodovka, řetězové kolečko pro modely:

1 C0625068912 Deep groove ball bearings 22x4
0 Kč
2 C63533032000 Stop disc 22,2/31,7/1
0 Kč
3 C63533011100 Idler gear 1. G
0 Kč
4 C0405242813 Needle bearing 24X18X13
0 Kč
5 C63533034000 Stop disc 24,3/35,75/1
0 Kč
6 C63633015100 Sliding gear 5. G
0 Kč
7 C0471029000 Circlip D29
0 Kč
8 C63533033000 Stop disc 27/36/1,5
0 Kč
9 C63633014100 Idler gear 4. G
0 Kč
10 C0405263013G Needle bearing K26X30X13 split
0 Kč
11 C63633013100 Idler gear 3. G
0 Kč
12 C63633016100 Sliding gear 6. G
0 Kč
13 C63533012100 Idler gear 2. G
0 Kč
14 C63533010000 Output shaft
0 Kč
15 C49030023000 Cylindrical roller bearing NJ2
0 Kč
16 C0770020220 O-RING 25,12X1,78 NBR70
0 Kč
17 C63533130011 Wear bushing
0 Kč
18 0760003247001 Radial shaft seal 32x47x7 FKM7
0 Kč
19 C64033029016 Front sprocket damped 16Z
0 Kč
20 C64033031000 Locking plate
0 Kč
21 C90033032300 Sprocket nut M20x1.5
0 Kč
99 C00050000992 Repair kit countershaft
0 Kč

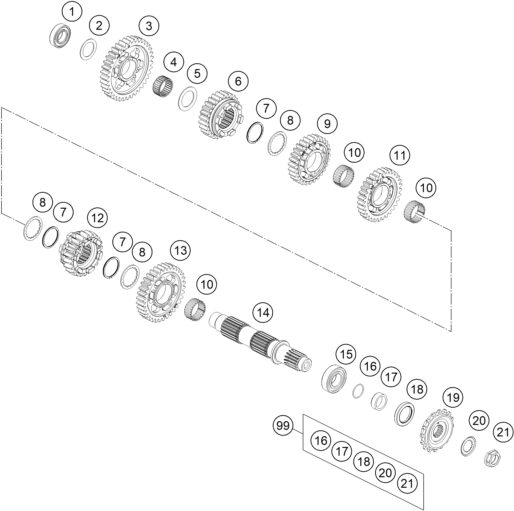

Náhled schématu TRANSMISSION II - COUNTERSHAFT
