Schéma Chladící systém pro modely:

1 A70135010000 Radiator
0 Kč
2 C62535009000 C62535009000
0 Kč
3 41001052000 RUBBER SLEEVE D=12MM
0 Kč
4 C69035001000 Stud bolt M6 11X11 ISA45
0 Kč
5 0025060166S HH collar screw M6x16 TX30 SL
0 Kč
6 C0000240601000 HH collar screw M6X10 TX30
0 Kč
7 64135144033 Radiator fan cmpl.
0 Kč
8 63635042000 Air deflector, radiator
0 Kč
9 C0300000703600 One-ear clamp 36,1MM
0 Kč
10 C90735027100 Pre-formed hose radiator
0 Kč
11 C0300000703400 One-ear clamp 34mm
0 Kč
12 C90735026100 Pre-formed hose radiator
0 Kč
13 C0300000703900 One-ear clamp 39,6mm
0 Kč
14 C70135065033 Expansion tank cpl.
0 Kč
15 C70135066044 Expansiontank plug cpl.
0 Kč
16 C70135065010 Expansion tank water flange
0 Kč
18 A67635033000 Radiator cover
0 Kč
19 69004060150 bushing chain protection
0 Kč
20 C70107017000 YDNAC clamp 9.0
0 Kč
21 C70135067083 Hose 6X10 L=83
0 Kč
22 C70135067385 Hose 6X10 L=385
0 Kč
23 58007117000 YDNAC-CLAMP 10107 10MM
0 Kč
24 69008121160 Special screw M5x12
0 Kč
25 C70108090030 DAMPING FOAM 23x17x3MM
0 Kč
26 C90742041000 Damper ABS modulator
0 Kč
27 C69014015000 collar bushing 6.1x9.2x15x8.5x
0 Kč
28 C0000250502000 HH collar screw M5x20 TX30
0 Kč

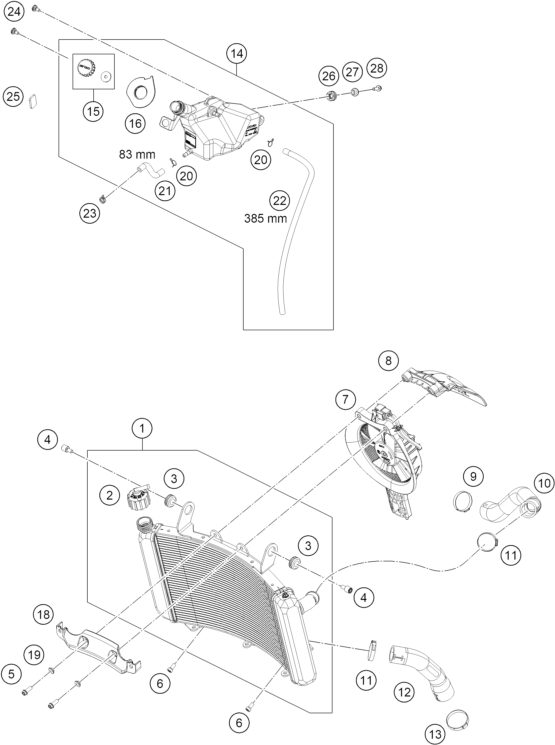

Náhled schématu COOLING SYSTEM
