Schéma Podsedlovka pro modely:

1 C70103002006BH Subframe right silver
0 Kč
2 C70103002005BH Subframe left silver
0 Kč
3 C70103002004C1 Cross member black
0 Kč
4 C0000250601200S Hex collar screw M6x12 ISA30 s
0 Kč
5 C90708000012 Special screw M6x12x3
0 Kč
6 C90703002010 Cable bracket
0 Kč
7 C0000351003000S SHCS M10x30 TX45
0 Kč
8 C70103048000C1 FOOTREST CARRIER REAR/LEFT CPL
0 Kč
9 C61334041000 Bushing 8.2x18x23x7.2
0 Kč
10 C0000250802500S HH COLLAR SCREW M8X25 TX40
0 Kč
11 C70103049000C1 FOOTREST CARRIER REAR/RIGHT CP
0 Kč
12 C90705068000 DAMPING RUBBER
0 Kč
13 C90706003060 Quick-lock coupling
0 Kč
15 0799060003 retaining washer DIN 6799 - 6
0 Kč
16 C90703152000 ENGAGE PANEL FOOTREST L/S 03
0 Kč
17 C90703050000 FOOTREST CPL. L/S REAR 03
0 Kč
18 C90703052000 ENGAGE PANEL FOOTREST R/S 03
0 Kč
19 C90703044000 footrest bolt, rear
0 Kč
20 C90703051000 FOOTREST CPL. R/S REAR 03
0 Kč
21 C64103004100 Brace subframe
0 Kč
22 C70106041050 Cover inlet port right
0 Kč
23 C70106040050 Cover inlet port left
0 Kč
24 C70103002050 REAR CARRIER CPL.
0 Kč
25 C0000350802500S ISA collar screw M8x25 ISA45
0 Kč
27 C70103049010 HEEL GUARD REAR RIGHT
0 Kč
28 C70103048010 HEEL GUARD REAR LEFT
0 Kč
29 C70103002007 PILLION SEAT CARRIER CPL
0 Kč
30 C70107046000 Rubber pillion seat shaft
0 Kč
31 C0067990607000 RETAINING WASHER 6
0 Kč
32 C70103002009 PIN PILLION SEAT SHAFT
0 Kč
33 54603048100 clip nut M6
0 Kč
34 54603048600 RANGE CHANGE METAL NUT M5 INOX
0 Kč

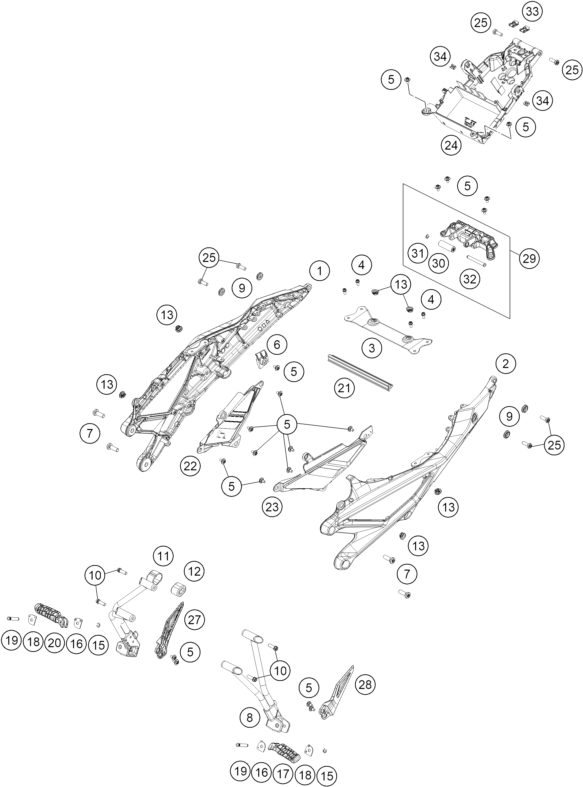

Náhled schématu SUBFRAME
