Schéma Převodovka, spojkový koš pro modely:

1 C010642060166S Hex screw ISO10642-M6x16 self-
0 Kč
2 C90030068000 Bearing flange
0 Kč
3 C0006252801600 Grooved ball bearing 62/28 C3
0 Kč
4 C63633001044 Main shaft cmpl.
0 Kč
5 C63533001030 C63533001030
0 Kč
6 C04052428128G Needle bearing K24X28X12,8 spl
0 Kč
7 C63633005100 Idler gear 5. G
0 Kč
8 C63533045000 Toothed washer
0 Kč
9 C0471026000 Circlip D26
0 Kč
10 C63633003100 Sliding gear 3./4. G
0 Kč
11 C63633006100 Idler gear 6. G
0 Kč
12 C63533002000 Solid gear 2. G
0 Kč
13 C63533032000 Stop disc 22,2/31,7/1
0 Kč
14 C0625068912 Deep groove ball bearings 22x4
0 Kč
15 C90033088000 sealing washer 22x44x0.2
0 Kč

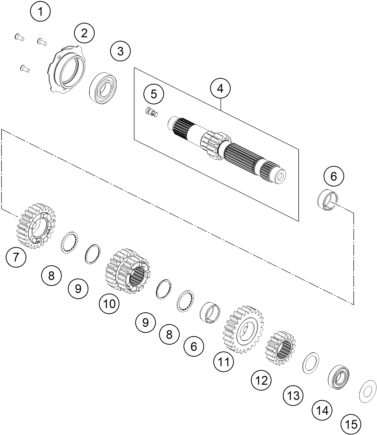

Náhled schématu TRANSMISSION I - MAIN SHAFT
