Schéma Převodovka, řetězové kolečko pro modely:

1 A46033510000 Countershaft
0 Kč
2 0405222611 NEEDLE BEAR.K 22X26X10 DIVIDED
0 Kč
3 A46033512000 Idler gear 2nd gear, teeth=30
0 Kč
4 54833044000 STOP DISC 25X31X1,5
0 Kč
5 0417024000 CIRCLIP WS24
0 Kč
6 A46033516000 Sliding gear 6th gear, teeth=2
0 Kč
7 54833043000 STOP DISC 25X0,8X30X30X7H
0 Kč
8 A46033514000 Idler gear fourth-gear, teeth=
0 Kč
9 A46033513000 Idler gear third-gear, teeth=2
0 Kč
10 A46033515000 Sliding gear fifth-gear, teeth
0 Kč
11 50333042000 STOP DISK 22,2X28X1 C
0 Kč
12 A46033511000 idler gear 1 st.
0 Kč
13 77233020000 STOP DISK 17,2X30X1,3
0 Kč
15 0625062038 Ballbearing NTN 6203JR2CM21
0 Kč
16 75030085000 RETAINING PLATE F. CS BEARING
0 Kč
17 0019050121S INT. TORX FLAT HEAD M5X12 T25
0 Kč
18 49030023000 cylindrical roller bearing NJ2
0 Kč
19 0760324571 SHAFT SEAL RING 32X45X7 BSLNBR
0 Kč
20 0770020220 O-RING 25,12X1,78 NBR70
0 Kč
21 78133014000 SPACER SLEEVE COUNTER
0 Kč
22 A46033129114 Front sprocket damped 14 Z
0 Kč
23 59033034044 SCREW 10.9+SPRING WASHER
0 Kč
24 0471170015 CIRCLIP DIN 0471-17X1, 5
0 Kč
99 78033010010 Counter shaft repair kit
0 Kč

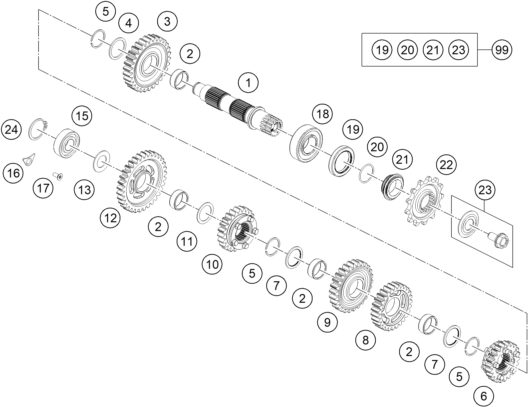

Náhled schématu TRANSMISSION II - COUNTERSHAFT
