Schéma Rám, podsedlovka pro modely:

1 8300300120033 FRAME BLACK M. ''NC10'' 20
47 447 Kč
2 83003040300 FOOTREST L/S
1 426 Kč
3 83003041300 FOOTREST R/S
1 620 Kč
4 0035100249 AH collar screw M10x24 ISA45
120 Kč
8 83003053051 BUSHING
141 Kč
9 83003053000 CHAIN SLIDING PIECE BELOW
442 Kč
10 0023100183 COLLAR SCREW M10X18 TX
104 Kč
11 83003013044 ENGINE SUPPORT L/S CPL.
1 057 Kč
12 83003113044 ENGINE SUPPORT R/S CPL.
1 186 Kč
13 0025060166 HH collar screw M6x16 TX30
46 Kč
14 83003090200 FRAME PROTECTION BELOW
436 Kč
15 60007061000 BEARING BUSHING INSIDE 03
160 Kč
16 0025080206 HH collar screw M8x20
77 Kč
17 8300300300030 FRONT BUMPER BLACK
4 041 Kč
18 0025080166 HH COLLAR SCREW M8X16 TX40
77 Kč
19 83003002010 SUB FRAME-BRACKET 07
852 Kč
20 0025080356S HH COLLAR SCREW M8X35 TX40
89 Kč
22 83003002030 FENDER MOUNTING
593 Kč
24 83003002244 SUB FRAME CPL.
13 540 Kč
25 83003002040 HEELGUARD FIXING L/S
452 Kč
26 83003002041 HEELGUARD FIXING R/S
452 Kč
27 0025060206 HH collar screw M6x20 TX30
46 Kč
28 0019080266S COUNTER-SUNK SCREW ISA45 M8X26
89 Kč
30 0019080206S FLAT HEAD SCREW M. ISA45 M8X20
89 Kč
31 0025080456 HH collar screw M8x45 TX40
77 Kč
32 83003099000 PROTECT.FILM F. FRAME L/S 2008
123 Kč
33 83003099100 PROTECT.FILM F. FRAME R/S 2008
114 Kč
34 59003013000 Enginebrac. screw M10X123 WS=1
261 Kč
35 54310086100 SELF LOCKING NUT M10 CU WS=14
55 Kč
36 83014035000 FLASHER BRACKET L/S
815 Kč
37 83014036000 FLASHER BRACKET R/S
778 Kč
99 00050010002 FOOTPEG KIT ATV
2 747 Kč

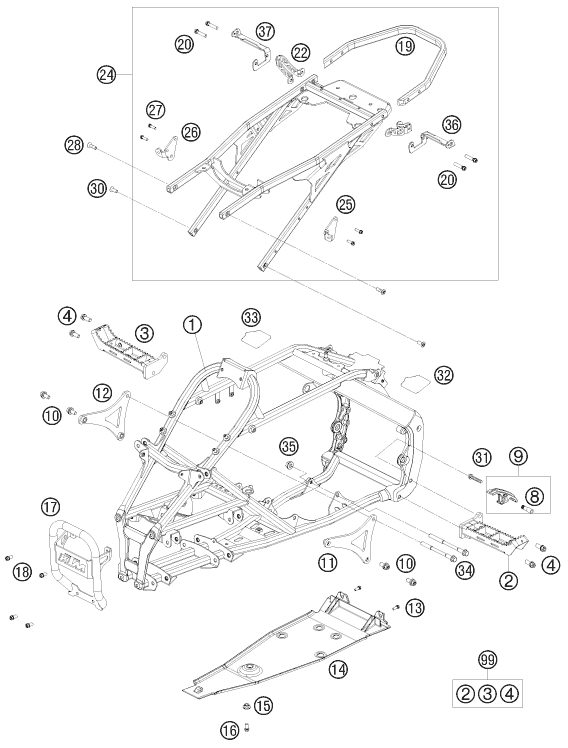

Náhled schématu FRAME
